充电枪检测项目及标准是什么？
发布时间：2023年12月11日 浏览数：344 文章出自：北测实验室
随着电动汽车市场的日益扩大，汽车充电枪成为了关键的配套设备。为了确保其安全性、稳定性和可靠性，对汽车充电枪进行详尽的检测是必不可少的。本文将详细介绍汽车充电枪的检测项目以及相应的标准。
一、充电枪的基本构造

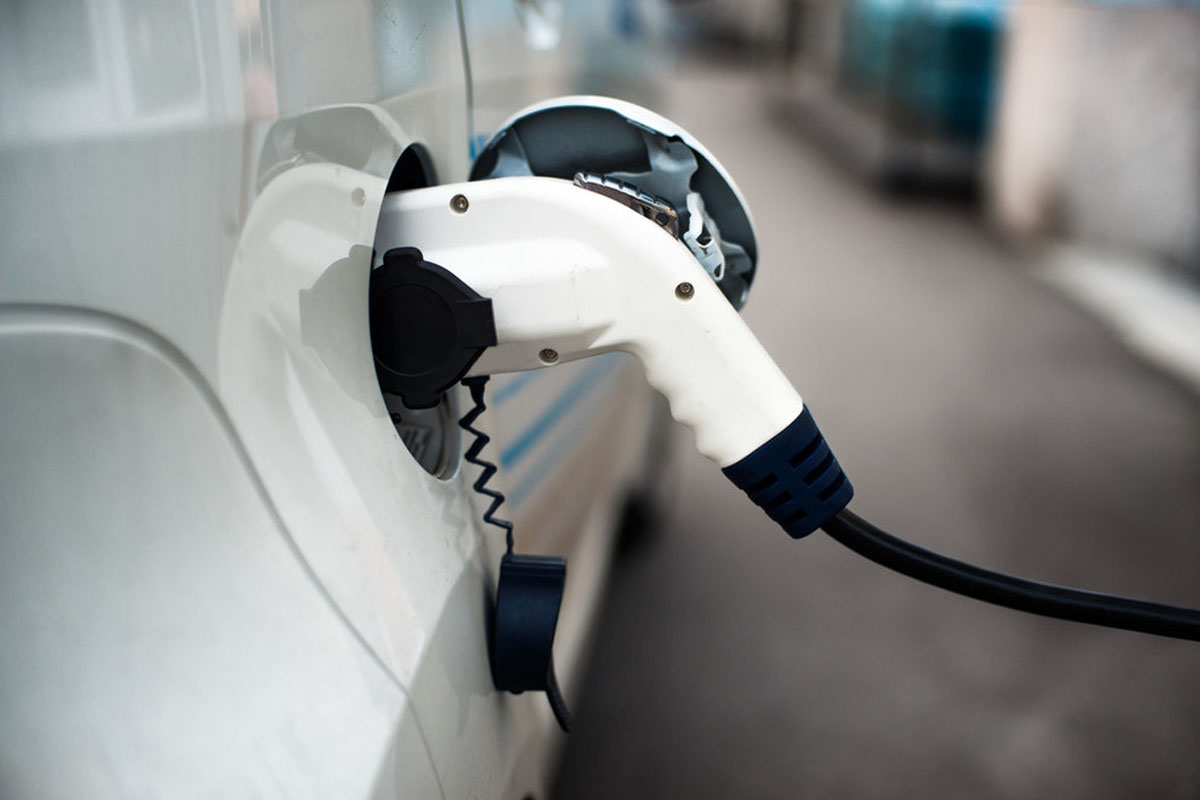

汽车充电枪主要由充电插头、充电线束和车辆接口组成。充电插头包含电源插头和车辆插头，用于与电源和车辆进行物理连接。充电线束则负责传输电能，同时具备屏蔽层以降低电磁干扰。车辆接口则是连接车辆电池和充电枪的部位。
二、检测项目
1. 通用要求：
◆ 外观和结构要求；
◆ 充电接口的尺寸和型式要求；
◆ 螺钉、载流部件和连接要求；
◆ 端子和端头要求；
◆ 防触电保护要求；
2. 电气性能检测：主要检测充电枪的电气参数，包括电压、电流、功率等。这些参数直接影响到充电效率以及电池的充电状态。其他测试项包括：接地措施、分断能力、表面温度、温度监测要求、绝缘电阻和介电强度等。
3. 物理性能检测：对充电枪的物理性能进行检测，包括耐压、绝缘电阻等。这可以确保充电枪在使用过程中不会出现物理损伤或安全隐患。
4. 机械可靠性试验：
◆ 车辆碾压试验
◆ 充电电缆的连接强度（拉扭试验）
◆ 机械强度（摆锤冲击、弯曲等）
◆ 振动试验（正弦、随机振动）
◆ 机械冲击试验
◆ 偏移操作试验
5. 环境适应性检测：在各种环境条件下，如高温、低温、湿度、IP防护等级等，对充电枪的性能进行检测，以评估其在不同环境下的适应性。
6. 耐久性试验：锁止装置耐久试验、正常操作耐久试验（使用寿命）、触头耐久试验、开关元件耐久试验等。
7. 电磁兼容性检测：检测充电枪对于电磁干扰的抵抗能力，以及其自身产生的电磁干扰是否在允许范围内。
8. 安全性检测：对充电枪进行安全性能检测，如过电压、过电流保护功能，以及防电击等安全防护功能。
9. 材料实验：橡胶和热塑型材料的耐老化、外壳的耐腐蚀与防锈、耐热/耐燃/耐电痕化试验、禁限用物质检测（ELV、RoHS、SOC等）
三、检测标准
GB/T 20234.1 电动汽车传导充电用连接装置 第1部分：通用要求
GB/T 20234.2 电动汽车传导充电用连接装置 第2部分：交流充电接口
GB/T 20234.3 电动汽车传导充电用连接装置 第3部分：直流充电接口
GB/T 18487.1 电动汽车传导充电系统 第1部分：通用要求
IEC 61851-1 电动汽车传导充电系统 第1部分：通用要求
UL 2251 电动汽车插头、插座、车辆连接器
IEC 62196-1 插头、插座、车辆连接器和车辆插孔·电动车辆的传导充电·第1部分：一般要求
IEC 60603-2-50：该标准规定了汽车交流电源插座的尺寸、插合方向、机械强度等要求。
IEC 60603-3-15：该标准规定了汽车直流电源插座的尺寸、插合方向、机械强度等要求。
ISO 7637-2：该标准规定了汽车传导抗扰度的测试方法，包括测试设备、测试布置、测试波形等。
ISO 16750-2：该标准规定了汽车用电源插座的电磁兼容性测试方法，包括辐射抗扰度、传导抗扰度等测试。
GB/T 2099.1-2008：该标准规定了家用和类似用途插头插座的电气性能参数，包括电压范围、电流承载能力等。
GB/T 4943.1-2011：该标准规定了信息技术设备的安全要求，包括防电击、防过热等安全防护措施。
QC/T 417-2001：该标准规定了汽车用电源插座的试验方法，包括电气性能测试、机械强度测试等。
四、结语
汽车充电枪作为电动汽车的关键配套设备，其安全性、稳定性和可靠性对于电动汽车的正常运行至关重要。因此，对其进行详尽的检测是非常必要的。通过对汽车充电枪的基本构造进行了解，我们可以明确其检测项目，并依据相关标准进行严格检测，以确保其性能和质量达到标准要求，为电动汽车市场提供安全可靠的配套设备。
