近年來，新能源電動汽車方興未艾。電動汽車區別于傳統汽車的主要特點就是動力的輸入和輸出方式不同。傳統汽車的動力來源是汽油和發動機，對整車多媒體、傳感器信號傳輸?shù)母蓴_程度較低。電動汽車的動力來自于動力電池、電機，其電壓較高。

有關高電壓平臺

隨著高壓電氣電子器件在汽車上的使用日益廣泛，連接車內各種高壓電氣電子器件的線纜及連接器也越來越多。高電壓平臺具有很多好處，但也帶來很多挑戰，其中穩定的電磁兼容(EMC)技術是至關重要的一環。

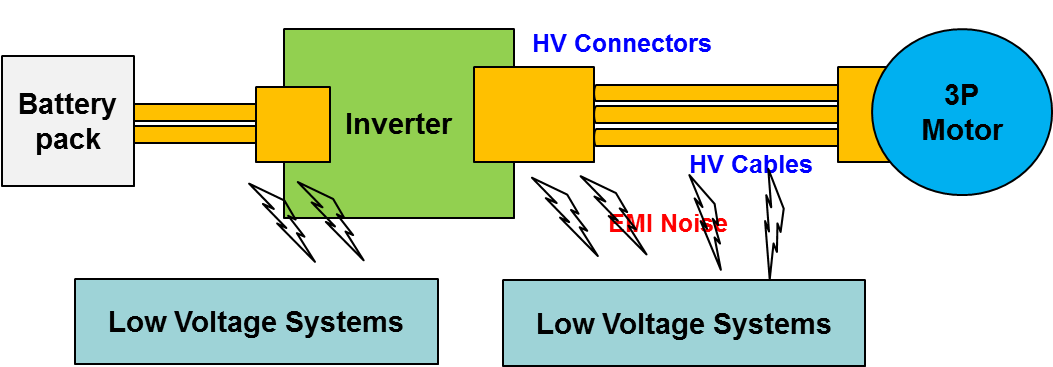

當高壓信號電平切換時，比如驅動電機，高壓線束內部會產生大量的電磁干擾信號，這些信號如果不能被很好的屏蔽，就會對車內的低壓系統、衛星定位、藍牙、WIFI、3G/4G網絡、雷達、5G NR、無線充電等產生干擾，導致誤操作，有可能造成非常嚴重的后果。

羅森博格測試系統對應的測試標準

不斷增多的高壓電氣電子器件和高壓屏蔽線束造成車內的電磁環境日趨復雜，而如何有效地測試與評估高壓屏蔽線束的屏蔽性能是當前業界面臨的一大難題。為了準確評估高壓屏蔽線束和高壓連接器的屏蔽性能，北測集團引入了德國羅森博格的表面轉移阻抗和屏蔽衰減測試系統、夾具和軟件，用于對高壓屏蔽線束和高壓連接器進行評價和測試。

羅森博格測試系統對應的測試標準有：

• ● IEC62153-4-3金屬通信電纜試驗方法、電磁兼容性(EMC) 表面轉移阻抗、三軸法
• ● IEC62153-4-4金屬通信電纜試驗方法 第4-4部分:電磁兼容性(EMC) 屏蔽衰減、測量屏蔽衰減as≤3GHz和as>3GHz的試驗方法
• ● IEC62153-4-5金屬通信電纜試驗方法 第4-5部分:電磁兼容性(EMC)耦合或屏蔽衰減 吸收夾法
• ● IEC62153-4-6金屬電纜及其他無源元件的測試方法 電磁兼容性 表面轉移阻抗 線性注入法
• ● IEC62153-4-7金屬通信電纜試驗方法 第4-7部分:電磁兼容性(EMC) 3 GHz以內及以上的傳輸阻抗和屏蔽衰減或連接器的耦合衰減的測量試驗方法 三軸管中管法
• ● IEC62153-4-9金屬通信電纜試驗方法 第4-9部分:金屬通信電纜試驗方法 第4-9部分:電磁兼容性(EMC) 屏蔽平衡電纜的耦合衰減，三軸法
• ● IEC62153-4-15金屬通信電纜試驗方法 第4-15部分: 電磁兼容性(EMC)傳輸阻抗和屏蔽衰減或三軸耦合衰減的測量試驗方法

羅森博格的表面轉移阻抗和屏蔽衰減測試系統還兼容EN50289-1-6、DIN 47250 、IEC 61196-1 、VG 95214-12、VG 95214-13、 QC/T 1067．1—2017、USCAＲ37 和 LV 215等標準，以及團標T/CSAE-189-2021《電動汽車高壓屏蔽線纜及連接器表面轉移阻抗測試方法》。其測試結果的權威性受到國內外車廠客戶的一致認可，具有很高的權威性。

關于高壓屏蔽線束和高壓連接器的屏蔽性能

● 轉移阻抗：屏蔽層外表面干擾電流I1在屏蔽層內表面與芯線間感應的分布電壓U2，兩者之間的比值定義為表面轉移阻抗，在物理本質上該參數只是反映的磁耦合部分，所以這個指標有一定的局限性。越低的轉移阻抗意味越好的屏蔽性能。

● 屏蔽效能：屏蔽衰減是一種用于減少外部電磁干擾的技術。在電子設備中，外部的電磁輻射或干擾源可能會對內部電路產生不希望的影響。屏蔽衰減通過使用屏蔽材料或屏蔽結構來阻擋或吸收外部電磁干擾，以保護內部電路的正常工作。屏蔽衰減的主要目的是阻止電磁輻射進入電路或使其衰減到可接受的水平。屏蔽材料通常是導電材料，如金屬，可以有效地屏蔽外部電磁場，以保護電路免受干擾。

● 耦合衰減:耦合衰減是一種用于減少信號耦合的技術。在電路中，不同部分之間的電磁場或電磁信號可能會相互耦合，導致信號的干擾或誤差。耦合衰減的目的是降低這種耦合的強度，以減少信號的干擾。耦合衰減可以通過使用特定的耦合器件、設計電路的物理結構或使用屏蔽材料等方式實現。其目標是在不影響主要信號傳輸?shù)那闆r下，減少或阻止與其他電路部分之間的耦合。

羅森博格的表面轉移阻抗和屏蔽衰減測試系統的測試方法

羅森博格的表面轉移阻抗和屏蔽衰減測試系統主要的測試方法有三個：

● 三同軸法:測試系統由CoMet測試套管及相應的網絡分析儀組成，適用于高壓線纜、高壓線纜+連接器、通訊線纜。通過該系統的封閉測試裝置，可以測試出大于 125dB 的屏蔽衰減和精確到μohm 的轉移阻抗。三同軸法又可細分為三種測試方法，每種測試方法各有不同的特點，需要根據測試樣品的不同選擇使用不同的測試方法。

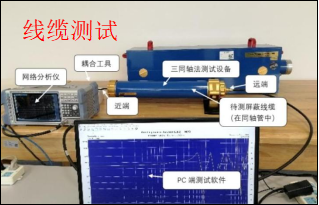

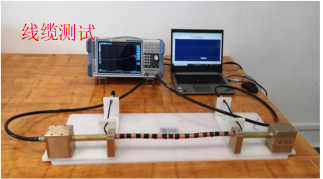

注：三同軸法的測試連接圖

● 管中管法：用于高壓連接器的轉移阻抗測試。這個測試把高壓線束穿進一條屏蔽管中，用于隔離高壓線束的線號干擾，所以可以精確的測試出高壓連接器的屏蔽性能數據。這種方法的測試布置相對復雜，針對不同連接器需要制作不同的屏蔽盒，屏蔽盒的加工費用較高。

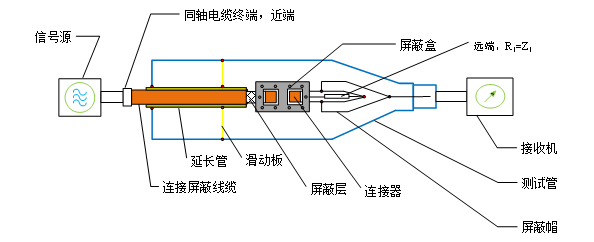

注：管中管法的測試連接圖

● 線注入法:適用于高壓線纜、高壓線纜+連接器、通訊線纜。這種方法測試成本低、測試布置簡單易實現、低頻段測試結構穩定。但由于測試樣品外部沒有屏蔽，對測試環境的要求較高。由于容易引入外部環境的干擾，測試數據不夠準確。

注：線注入法的測試連接圖

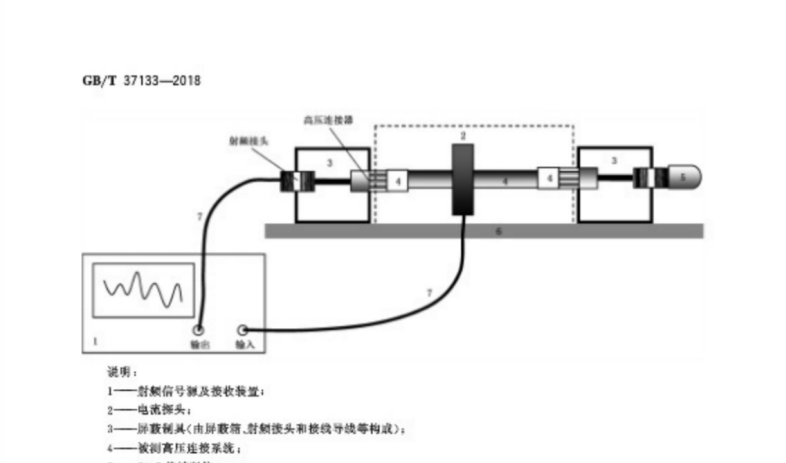

以上的幾種測試方法均是由國外專家提出并發展起來的，下面介紹的電流探頭法是由我國專家提出的一種方法，依據是《GB/T 37133-2018電動汽車用高壓大電流線束和連接器技術要求》，這種方法適用于兩端均為連接器的樣品。測試的成本低、測試布置簡單易實現、通用性高。但測試相對于其他方法要復雜一些，測試中需將樣品的屏蔽層完全剝?nèi)ィ医Y(jié)果需要計算生成，對測試人員的要求較高。

以上方法均是通過測試得到實驗測試數據，還可以依據《T/CSAE189-2021 電動汽車高壓屏蔽線纜及連接器表面轉移阻抗測試方法》中，“三同軸法”及其延伸方法“管中管法”的測試布置，通過軟件對高壓屏蔽線束連接器進行仿真測試。

先建立與實測模型一致的仿真環境，再通過多個產品的實測數據對仿真模型進行修正，就可以設計出對高壓線束、高壓連接器屏蔽性能進行測試的仿真模型來。經過實際比對，仿真出的數據與實測數據吻合良好。

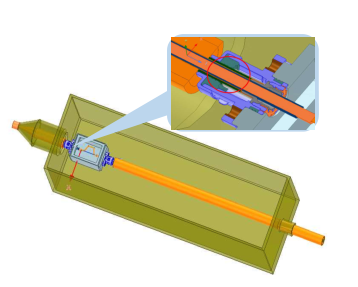

注：仿真模型

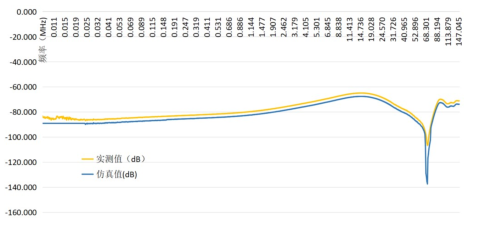

注：仿真數據與實測數據對比

隨著新能源汽車行業的發展，以及自動駕駛技術的普及，由于汽車的運行安全與人身安全息息相關，對誤操作零容忍，各大國內外車廠必然會對高壓線束及高壓連接器的屏蔽性能越來越重視。北測集團希望可以幫助汽車產業上下游企業解決實際問題，提升產品質量，共同促進汽車產業的發展。
