推薦閱讀 news
熱門標簽 Hot Tags
淺析鹽霧試驗
發布時間：2022年12月05日 瀏覽數：31 文章出自：北測實驗室
一、鹽霧腐蝕的概念
腐蝕是指材料或其性能在環境的作用下引起的破壞或變質。大多數的腐蝕發生在大氣環境中，大氣中含有氧氣、濕度、溫度變化和污染物等腐蝕成分和腐蝕因素。鹽霧腐蝕就是一種常見和最有破壞性的大氣腐蝕，它的主要腐蝕成分是海洋中的氯化物鹽——氯化鈉。鹽霧對金屬材料的腐蝕是氯離子與金屬內部發生電化學反應引起的，同時，氯離子易被吸附在金屬表面的孔隙、裂縫中并取代氯化層中的氧，把不溶性的氧化物變成可溶性的氯化物，使鈍化態表面變成活潑表面，造成對產品極壞的不良反應。
二、鹽霧試驗的目的

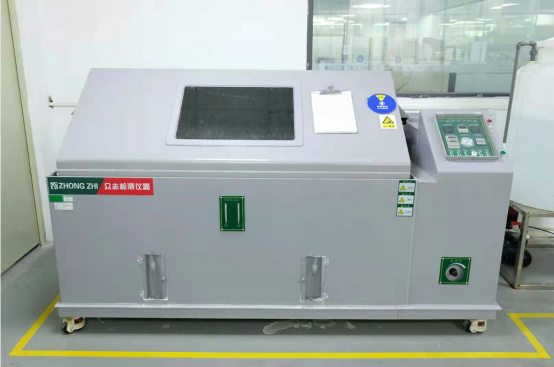

鹽霧試驗主要是利用鹽霧試驗設備創造模擬鹽霧環境，來考核產品或金屬材料耐腐蝕性能的環境試驗。它分為二大類，一類為天然環境暴露試驗，另一類為人工加速模擬鹽霧環境試驗。人工模擬鹽霧環境試驗是利用一種具有一定容積空間的試驗設備——鹽霧試驗箱，在其容積空間內用人工的方法，模擬鹽霧環境來對產品的耐鹽霧腐蝕性能進行考核。它與天然環境相比，其鹽霧環境的氯化物的鹽濃度，可以是一般天然環境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，得出結果的時間也大大縮短，以便快速驗證產品質量。
三、鹽霧試驗的分類
鹽霧試驗主要有：中性鹽霧（NSS）、酸性鹽霧（ASS）、銅加速酸性鹽霧（CASS）、交變鹽霧；
四、鹽霧試驗的標準及條件
1. 中性鹽霧試驗（NSS）標準及條件
標準：
GB/T 2423.17-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗Ka：鹽霧
IEC 60068-2-11-1981 電工電子產品環境試驗 第2部分：試驗方法 試驗Ka：鹽霧
ISO 9227-2012 人造環境中的腐蝕試驗-鹽霧試驗
條件：
含有(5±0.5)%氯化鈉、pH值為6.5～7.2的鹽水通過噴霧裝置進行噴霧，試驗箱的溫度要求在(35±2)℃，濕度大于95%，降霧量為1～2mL/(h·cm2)，噴嘴壓力為78.5～137.3kPa(0.8～1.4kgf/cm2)，測試后用去離子水沖洗。
2. 酸性鹽霧試驗（ASS）標準及條件
標準： GB/T 10125-2012 人造環境中的腐蝕試驗-鹽霧試驗
ISO 9227-2012 人造環境中的腐蝕試驗-鹽霧試驗
QB/T 3827-1999 輕工產品金屬鍍層和化學處理層的耐腐蝕試驗方法.乙酸鹽霧試驗(ASS)法
條件：
在含有(5±0.5)%氯化鈉、pH值為6.5～7.2的鹽水中加入冰乙酸，保證溶液pH值為3.1~3.3，試驗箱的溫度要求在(35±2)℃，濕度大于95%，降霧量為1～2mL/(h·cm2)，噴嘴壓力為78.5～137.3kPa(0.8～1.4kgf/cm2)，測試后用去離子水沖洗。
3. 銅加速酸性鹽霧試驗（CASS）標準及條件
標準：
GB/T 10125-2012人造環境中的腐蝕試驗-鹽霧試驗
ISO 9227-2012人造環境中的腐蝕試驗-鹽霧試驗
ASTM B368-2009銅加速醋酸腐蝕噴霧試驗(CASS試驗)的標準試驗方法
條件：
含有(5±0.5)%氯化鈉、pH值為6.5～7.2的鹽水加入氯化銅，使溶液pH值為3.1~3.3，試驗箱的溫度要求在50℃，濕度大于95%，降霧量為1～2mL/(h·cm2)，噴嘴壓力為78.5～137.3kPa(0.8～1.4kgf/cm2)，測試后用去離子水沖洗。
4. 交變鹽霧試驗標準及條件
標準：
GB/T 2423.18-2012 環境試驗 第2部分 試驗方法 試驗Kb 鹽霧,交變(氯化鈉溶液)
IEC 60068-2-52-2017環境試驗 第2-52部分 試驗方法 試驗Kb循環鹽霧
鹽霧溶液條件：含有(5±0.5)%氯化鈉、pH值為6.5～7.2的鹽水通過噴霧裝置進行噴霧，試驗箱的溫度要求在(35±2)℃，濕度大于95%，降霧量為1～2mL/(h·cm2)，噴嘴壓力為78.5～137.3kPa(0.8～1.4kgf/cm2)，測試后用去離子水沖洗。
環境試驗條件：嚴酷等級1~6
五、鹽霧試驗后評價
依據標準： GB/T 6461-2002 金屬基體上金屬和其他無機覆蓋層經腐蝕試驗后的試樣和試件的評級
ISO 10289-1999 金屬基體上金屬和其他無機覆蓋層經腐蝕試驗后的試樣和試件的評級
主要評價類型：保護評級、外觀評級、性能評級；
|
缺陷面積 A/% |
評級 RP或RA |
| 無缺陷 | 10 |
| 0＜A≤0.1 | 9 |
| 0.1＜A≤0.25 | 8 |
| 0.25＜A≤0.5 | 7 |
| 0.5＜A≤1.0 | 6 |
| 1.0＜A≤2.5 | 5 |
| A | 覆蓋層損壞所致的斑點和（或）顏色變化（與明顯的基體金屬腐蝕產物的顏色不同） |
| B | 很難看得見，甚至看不見的覆蓋層腐蝕所致的發暗 |
| C | 陽極性覆蓋層的腐蝕產物 |
| D | 陽極性覆蓋層的腐蝕產物 |
| E | 表面點蝕（腐蝕坑可能未擴展到基體金屬） |
| F | 碎落、起皮、剝落 |
| G | 鼓泡 |
| H | 開裂 |
| I | 龜裂 |
| J | 雞爪狀或星狀缺陷 |
注：性能評級的表示
性能評級是保護評級（RP）后接斜線再接外觀評級（RA）的組合（RP/RA），性能評級的示例：
a）試樣出現超過總面積的0.1%的基體金屬腐蝕和試樣的剩余表面出現超過該面積的20%的中度斑點：9/2mA;
b）試樣未出現基體金屬腐蝕，但出現小于總面積的1.0%的陽極氧化性覆蓋層的輕度腐蝕：10/6sC；
c）試樣上0.3%的面積出現基體金屬腐蝕（RP=7），陽極性覆蓋層的腐蝕產物覆蓋總面積的0.15%，而且最上面的電沉積層出現輕微鼓泡的面積超過總面積的0.75%（但未延伸到基體金屬）：7/8vsC.6mG。
六、時間換算及不同鹽霧測試之間的對于關系：
中性鹽霧實驗24H----自然環境1年；
酸性鹽霧實驗24H----自然環境3年；
銅加速酸性鹽霧實驗24H----自然環境8年；
一般情況下銅加速酸性鹽霧等于酸性鹽霧的三至六倍，等于中性鹽霧的八倍。
注：僅為實驗室結論，所以不具備可比性，僅供參考。
了解相關詳情或檢測認證咨詢，請點擊?在線咨詢?，或撥打?13923764905?咨詢工程師
相關問答 more +
NTEK北測10米法電波暗室投入運營
北測檢測新增10米法電波暗室，進一步提升了電磁兼容（EMC）檢測能力。其主要特點包括高效電磁屏蔽、寬頻帶支持、精準測試以及符合國際標準。通過提供實驗室和現場測試服務，解決了超大型或固定式樣品的檢測難題，確保設備不產生過多電磁干擾或能有效抵御外部電磁干擾。實驗室配備了強大的電源和負載能力，滿足各種行業的EMC檢測需求，適用于消費電子、汽車電子、工業設備以及航空航天和軍事領域等多個應用場景。
北測車載攝像頭測試能力介紹（一）
車載攝像頭在智能駕駛中扮演重要角色，功能涵蓋倒車影像、變道輔助、智能駕駛等。根據安裝位置和功能，攝像頭分為前視、后視、環視、側視和車內監控。自動駕駛依賴攝像頭捕捉周圍環境圖像，輔助決策系統識別物體。光學性能測試，如MTF值和SFR值，衡量攝像頭的成像質量，確保其在不同環境下的可靠性。所有測試遵循QC/T 1128-2019標準，涵蓋圖像性能、電氣特性和環境可靠性等方面。
新能源汽車電機及控制器測試概述
新能源汽車電機及控制器電氣性能測試、可靠性試驗、EMC測試項目及條件，測試標準，電動汽車用電機及其控制器的測試遵循國家標準《GB-T18488電動汽車用電機及其控制器》。
新能源汽車線束測試：項目與標準概述
新能源汽車線束測試項目包括：外觀尺寸檢測、電性能測試、機械性能測試、環境應力試驗、清潔度測試、線束連接導線與接插件的連接電阻和阻抗測試、電磁兼容性 (EMC) 測試，測試標準包括：EIA-364系列標準、QC/T 1067.1、QC/T 29106等
北測集團雷擊防護測試能力介紹
北測集團擁有國內較完備的雷電防護測試能力，可測試200kA以下的8/20μs沖擊電流，150kA以下的10/350μs沖擊電流，445A以下的10/1000μs沖擊電流；15KV以下的1.2/50μs沖擊電壓，6.3kV以下的10/700μs沖擊電壓；15KV以下的1.2/50&8/20組合波，11KV以下的10/700&5/350組合波。北測集團還擁有高壓直擊雷模擬試驗系統和雷電
北測集團元器件低頻噪聲測試能力介紹
低頻噪聲是電子元器件在低頻段頻率范圍內的電噪聲（電子元器件內部的載流子隨機運動引起的電壓或電流的漲落），頻率范圍一般在1Hz~300kHz。電子器件的低頻噪聲是表征電子元器件質量和可靠性的敏感參數，制約著整機檢驗靈敏度、噪聲大小以及保真度、誤觸發率、分辨率等指標，由于低頻噪聲與元器件材料內部的導電微粒的不連續性，以及半導體的摻雜濃度等工藝有關，在噪聲中包含大量器件物理特性信息，通過噪聲測試分析能得
