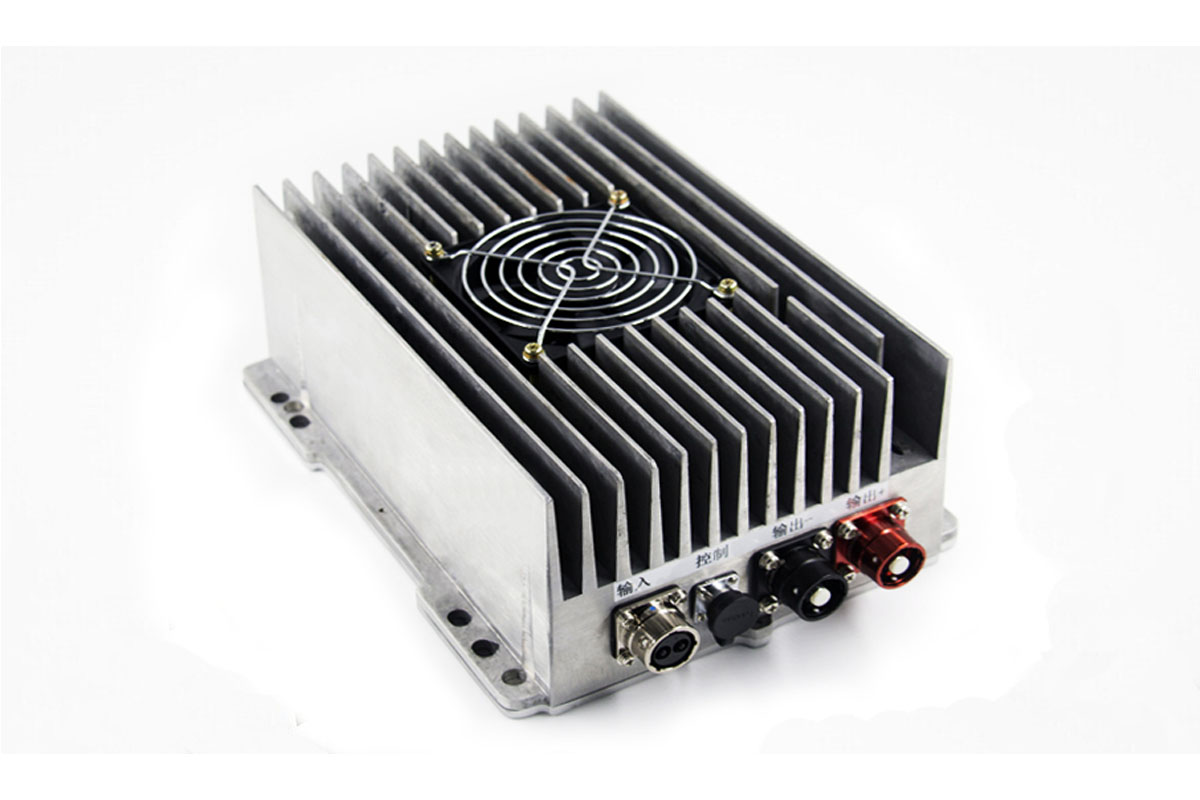

DC/DC變換器，作為新能源電動汽車動力系統中及其重要的一部分，其功能主要是將動力電池組高電壓轉換為恒定的12V、24V，或者新提倡的系統48V，它可為動力轉向系統、空調及其他輔助設備提供所需的電力，也可能出現在復合電源中，與超級電容串聯，起到調節電源輸出，穩定母線電壓的作用，因此，DC/DC變換器的可靠性與性能參數測試顯得尤為重要。

電動汽車DC/DC變換器分為三類：升壓型DC/DC變換器、降壓型DC/DC變換器以及升降壓型DC/DC變換器，也可分為隔離型和非隔離型。試驗標準按照國家標準GB/T 24347-2009 電動汽車DC/DC變換器項目進行測試，該標準規定了電動汽車DC/DC變換器的要求、試驗方法、檢驗規則、標志、包裝、運輸、貯存等，適用于電動汽車動力電源系統用DC/DC變換器，附件和控制系統低壓（12V，24V）電源系統使用的DC/DC變換器可參照該標準相關內容測試，標準中涉及的DC/DC變換器的功率等級為千瓦級（1kW~200kW），不包括模塊式小功率DC/DC變換器，具體要求如下：

1.溫度

DC/DC變換器的工作溫度為﹣20℃~﹢60℃，貯存溫度為﹣30℃~70℃。

1.1 低溫試驗

DC/DC變換器的低溫試驗按GB/T 2423.1相關要求進行，試驗溫度選取為﹣20℃，持續時間不小于2h，試驗過程中，要求變換器工作狀態正常；

1.2 高溫試驗

DC/DC變換器的高溫試驗按GB/T 2423.2相關要求進行，試驗溫度選取為﹢60℃，持續時間不小于2h，試驗過程中，要求變換器工作狀態正常；

2.濕度

DC/DC變換器的濕度試驗按照QC/T 413-2002中3.11的規定進行，可進行2個循環；試驗過程中，在0℃~45℃時，DC/DC變換器應處于工作狀態。變換器工作環境相對濕度為5%~95%（不結露）。

3.鹽霧試驗

產品鹽霧試驗按照GB/T 2423.17中的有關規定進行。DC/DC變換器應處于正常安裝狀態。推薦試驗持續時間為16h、24h、48h。試驗結束，DC/DC變換器回復1h~2h后，檢測其通電能否正常工作，產品的電氣性能參數應符合產品標準的規定。產品的安裝細節，試驗后的恢復條件和其判定要求應在產品標準中規定。

4.振動試驗

DC/DC變換器的耐振性應滿足QC/T 413-2002中3.12的要求。

5.殼體機械強度

在DC/DC變換器殼體各表面任意30cm x 30cm的面積上均勻的施加相當于100kg質量重物的力，觀察表面的塑性變形情況，要求不能發生明顯塑性變形。

6.IP防護等級

DC/DC變換器的產品防護等級應符合GB 4208-2008中的IP55要求。

7.噪聲

DC/DC變換器及其冷卻系統的工作噪聲應不大于70dBA。

8.絕緣性能

DC/DC變換器中帶電電路與地（外殼）之間的絕緣電阻在未工作情況下，在環境溫度為23℃±2℃和相對濕度為80%~90%時，用1000V兆歐表（或其他具有相同功能和精度等級的儀器）對DC/DC變換器中帶電電路與地（外殼）之間的絕緣電阻進行測量，要求不小于500Ω/V。

9.耐電壓性能

在DC/DC變換器未工作情況下，在環境濕度為23℃±2℃和相對濕度為80%~90%時，用量程為2000V（DC）（或額定電壓﹢1500V）的耐電壓測試儀對接線端子對地（外殼）和彼此無電連接的電路的漏電流進行測量，接線端子對地（外殼）和彼此無電連接的電路之間的介電強度，應能耐受2000V（DC）（或額定電壓﹢1500V）的試驗電壓1min。輸入和輸出引線應滿足GB 14711-2006中5.7的要求。

10.接地檢查

用精度為1/1000Ω的萬用表（或其他具有相同功能和精度等級的儀器）測量DC/DC變換器中能觸及的金屬部件與外殼接地點處的電阻，要求電阻應不大于0.1Ω；接地點應有明顯的接地標志。

11.電氣間隙和爬電距離

電氣間隙：使用千分尺或塞規，測量?jī)上噜弻?dǎo)體或一個導體與相鄰殼表面的最短距離；

爬電距離：按照GB/T 18382.1-2001中的6.2的方法進行。電氣間隙和爬電距離應滿足GB/T 18488.1-2006表3中的相關要求。

12.額定功率

測試要求：在規定的環境條件、額定電壓和連續工作情況下，DC/DC變換器達到穩定溫升后可輸出的最大功率應大于或等于銘牌中標出的額定功率值。

測試方法：使DC/DC變換器的輸出電壓值等于銘牌上的額定電壓值，調整負載輸出電流，使其與額定電壓的乘積等于額定功率，在溫度達到平衡后，可長時間持續工作，持續工作時間應不小于2h。

13.峰值輸出功率及持續時間

使DC/DC變換器的輸出電壓值等于銘牌上的額定電壓值，調整負載輸出電流，使其與額定電壓的乘積等于額定功率的1.2倍，在規定的測量時間內可正常工作，測量出的峰值持續運行時間，應不小于6min。

14.電磁兼容

電磁干擾試驗按照GB 18655-2002中第3章的測量方法進行測試，要求DC/DC變換器在運行過程中產生的傳導干擾和輻射干擾不應超過GB 18655-2002中第12章和第14章的規定限值；

電磁抗擾性試驗按照GB/T 17619-1998的測量方法和規定的抗擾性電平要求測試，DC/DC變換器在運行過程中抗干擾應滿足GB/T 17619-1998中第4章的規定。

15.動態響應時間

參考試驗循環工況曲線中標明的工況試驗曲線，測量負荷率從30%階躍到80%，或從80%階躍到30%的響應時間，要求DC/DC變換器的動態響應時間，應符合生產商和用戶簽訂的供貨文件。

16.可靠性

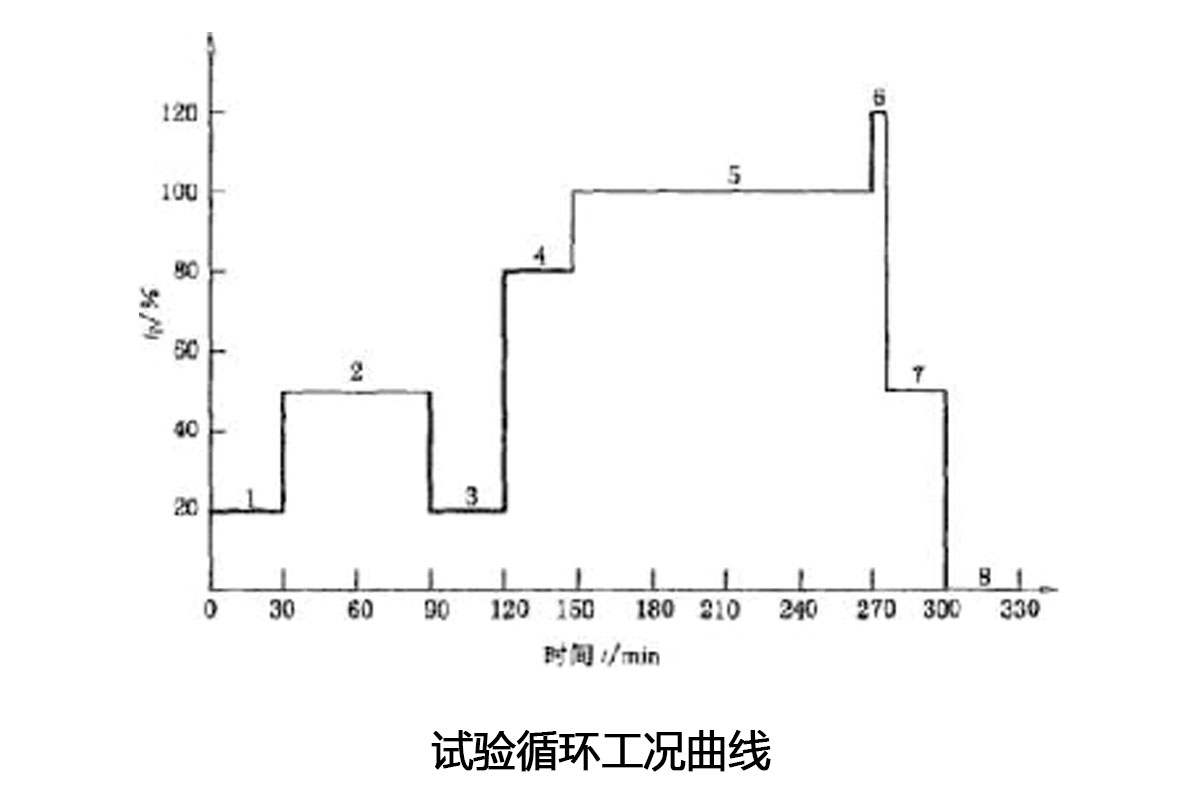

推薦的可靠性試驗循環工況曲線（染料電池大客車）示例見“試驗循環工況曲線”圖，ip表示輸出功率（P）與額定功率（Pt）的比值，試驗循環數數據見表“試驗循環數據”，每個循環試驗時間為5.5h，其他車型應用的DC/DC變換器可靠性試驗循環工況由制造商和用戶協商規定。在額定負載或按照設定的循環工況運行條件下，DC/DC變換器無故障工作時間應不小于3000h。

17.耐久性

DC/DC變換器的耐久性要求，應符合生產商和用戶簽訂的供貨文件。

18.控制精度

環境條件：溫度為23℃±2℃；相對濕度為80%~90%；

負荷：按30%、60%和100%的額定功率測量。

電流控制精度：對于恒流輸出特性的DC/DC變換器在額定輸出電流下的相對誤差不大于2%；

電壓控制精度：對于恒壓輸出特性的DC/DC變換器在額定輸出電壓下的相對誤差不大于1%。

19.外觀質量（目測檢查）

A）變換器外表面應平整，無明顯的劃傷、變形等缺陷；表面涂鍍層應均勻。

B）銘牌、標志安裝端正牢固，字跡清晰。

C）零部件緊固可靠，無銹蝕、毛刺、裂紋等缺陷和損傷。

以上就是DC/DC變換器常規測試項目，其他國際標準，國標，企標，行標，非標測試或定制方案可咨詢NTEK北測專業測試工程師。
